レトロフィット



TOYOTA CELICA XX 2000GT
型式:E-GA61 E/G型式:1G-GEU 初年度登録:昭和58年4月 走行距離:114,197km
作業日:平成29年5月


エアコンの効きが悪いと入庫。
チェックしてみるとガスが漏れて減っているようです。(高圧:約5.0キロ。コンプレッサーは回っているが、吹き出し口の温度はぬるい)漏れは配管のOリングから。
修理の際にエアコンガスを抜くのでR12のままか、レトロフィットを取り付けて134aにするか悩みます。
DENSOではコンプレッサーのシャフトシール、ホースのレトロフィット対応はすでに生産終了しております。このままホースとコンプレッサーのシャフトシールから134aのガスが透過しガス漏れを起こします。減ったら補充を繰り返すしかありません。しかし、いつかシールがダメになってしまった場合は、コンプレッサーASSYで取り換えなければなりません。(シールだけでの部品供給はありません)
また134aはガス圧が高いので、古くなったOリングやホース、ホースのカシメなどから次々とガス漏れのリスクもあります。
(134aは圧が高くなるので、規定容量の80%で充填し破裂などを防ぎます)
今回は漏れのあったOリングを取り換え、ガスはR12のままで修理することにしました。
Oリング(漏れ箇所) \40(税別)
コンプレッサーASSY レトロフィット非対応
ホース レトロフィット非対応
レシーバー(レトロキット対応品) \6,500(税別)
チャック(低圧・ストレート) \1,750(税別)
チャック(高圧・ストレート) \1,480(税別)
コンプレッサーオイル(#8・250cc)※100cc使用 \3,380(税別)
エアコンガス・134a(200g)※650g×0.8=520g \1,500(1本・税抜)×3本
上記作業工賃 38,000(税別)
お見積り金額 ¥53,400(税別)
Oリング(漏れ箇所) \40(税別)
エアコンガス・R12(650g) \250(10g・税別)×65
クリップ(カバー) \90(税別)×2
上記作業工賃 18,000(税別)
ご請求金額 34,470(税別)
※上記は2017年5月現在の価格です。

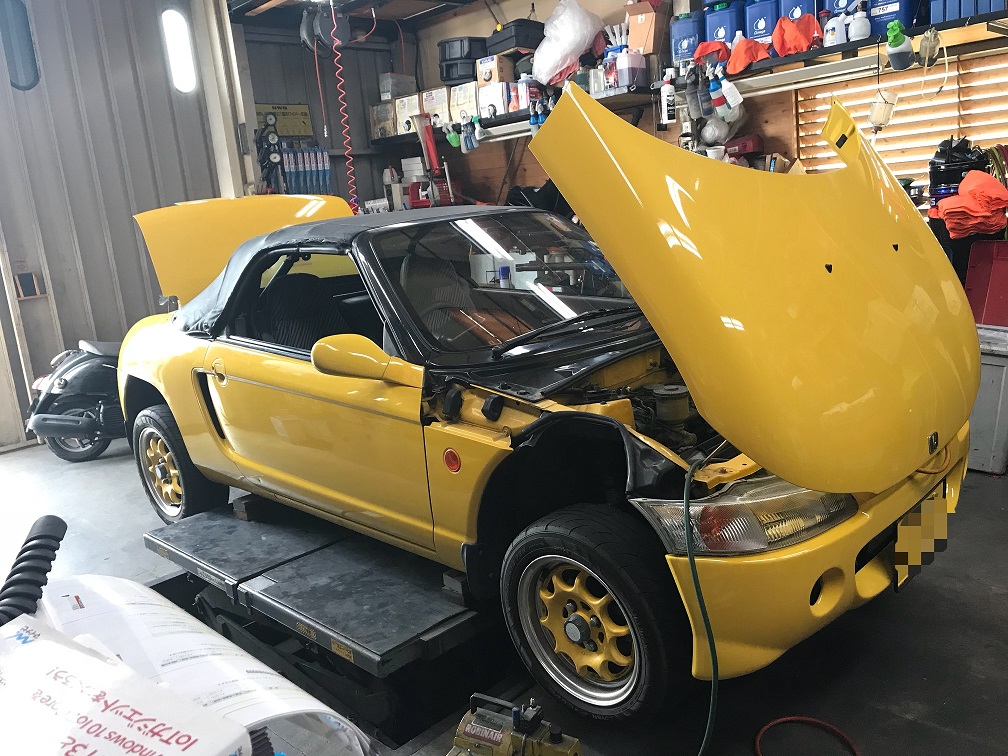

HONDA BEAT
型式:PP1 E/G型式: 初年度登録:平成3年 走行距離:195,715km
作業日:平成30年5月


本田技研工業㈱ 部品用品販売部・国内部品営業部が平成12年11月22日に「フロンガスHCF-134a対応レトロフィットバルブセット発売のご案内」を発表。内容は、
1995年特定フロン(CFC)生産全面禁止と環境に対する社会情勢に伴い、フロンCFC-12に対応する機種に対しフロンガスHCF-134aを代用使用できるレトロフィットバルブのセット部品を販売したします。
・販売商品:レトロフィットバルブセット
・発売開始時期:平成12年12月1日受注分より販売

部品番号 価 格
(税別)
構成部品番号 構成部品名 数量
04800-SM4-505   80865-SM4-003 高圧側レトロフィットバルブ 1
    80866-SM4-003 低圧側レトロフィットバルブ 1
    80050-SM4-J20 レトロフィットラベル 1
04800-SM4-506*1   80865-SM4-901 高圧側レトロフィットバルブ 1
    80866-SM4-901 低圧側レトロフィットバルブ 1
    80050-SM4-J20 レトロフィットラベル 1
04800-SM4-507*1   80865-SM4-J01 高圧側レトロフィットバルブ 1
    80866-SM4-003 低圧側レトロフィットバルブ 1
    80050-SM4-J20 レトロフィットラベル 1
車 名 型 式 車台NO. エアコン
メーカー
高圧側レトロ
フィットバルブ
低圧側レトロ
フィットバルブ
シティ E-GA1 1000001~1063964 サンデン 80865-SM4-J01 80866-SM4-003
    1100001~1100966 80865-SM4-003
  E-GA2 1000001~1107652
トゥディ E-JA1 1000001~1132807
  E-JA2 1000001~2071936
  E-JA3 1000001~2003110
  E-JA4 1000001~1084404
  E-JA5 1000001~1007663
  M-JW2 1000001~1286535
  M-JW3 1000001~1042924
  V-JW3 2000001~2018833
  M-JW4 1000001~1003589
  V-JW4 2000001~2002313
アクティ V-HA3 2000001~2120816
  V-HA4 2000001~2134018
  V-HH3 2000001~2129732
  V-HH4 2000001~2116537
ビート E-PP1 1000001~1033105
*1:生産終了(2018.5現在)
対応車種はレトロフィット作業要領書Aメニュー対応車種一覧をご参照下さい。
なお、対応車種の中でもコンプレッサの製造メーカーによりましては、コンプレッサーキットの交換が必要なものがありますのでご注意下さい。
レトロフィット作業要領書については、販売会社につきましては、1997年4月に国内サービス部より配布済みとなっております。
コンプレッサーオイルはコンプレッサーの製造メーカーに適用したオイルをご使用下さい。
冷媒HFC-134aはコンプレッサーの製造メーカーに関わらず使用できます。
問い合わせ先は地区パーツセンターにお問い合わせ下さい。


  品 番 価 格
(税別)
工 賃
(税別)
Oリング
(R134a:3/8”・5/8”・1/2”)
・80871-SL0-900
・80874-SL0-900
¥3,280(\205×16)
コンプレッサーCOMP. 38810-P36-004 ¥63,500 ¥17,600(2.2H)
シールセット・シャフト
(マグネットクラッチ)
38918-PJ7-024 ¥7,300 ¥20,000(2.5H)
ベルト・コンプレッサー H3892-P36-003 ¥850 ¥4,000(0.5H)
コンデンサー 80101-SS1-003 ¥30,800 ¥15,200(1.9H)
エバポレーター 80215-SS1-013 ¥25,300 ¥17,600(2.2H)
エキスパンションバルブASSY 50220-SF4-A00 ¥9,200 ¥18,400(2.3H)
Oリング(R12) 5/8”:38648-692-660
3/8”:38646-692-660
1/2”:38647-692-660
¥205
¥205
¥205

ホースCOMP.・エンジンディスチャージ 80315-SS1-003 ¥10,100
ホースCOMP・.フロントディスチャージ 80316-SS1-003 ¥7,700
レシーバー(レトロキット対応品?) R12:80351-SS1-003 R12:¥10,500
134a:\8,850

スイッチ(デュアルプレッシャー) 80440-SD5-003*1
80440-SM5-003*2
¥3,470*1
¥3,360*2

レトロフィッティングバルブ
(高圧・低圧側バルブ、ラベル)
04800-SM4-505 \1,200
コンプレッサーオイル   \5,400
エアコンガス・134a(200g)   ¥4,500(\1,500×3本)
コンデンサー、パイプ、エバポ洗浄     都度見積
※上記は2018年5月現在の価格です。
*1:サギノミヤ
*2:フジ
